TX Hydraulischer Sechskant-Kassettenschrauber
Wechseln Sie jetzt, um ganz vorne dabei zu sein zu Hi-Torques mit Hi-Tech.
Diese bahnbrechende Schrauberserie ist das Novum für Anwendungen mit kritischen Bauhöhen. SIt Schaudt Industrietechnik hat sie, die einzigen Extreme Lightweight Cassette Tools! Von erfahrenen Industrietechnikern entwickelt für das beste Arbeitsergebnis mit hohen
Drehmomenten.
Diese eleganten doppeltwirkenden Hydraulikwerkzeuge bieten die flachsten Bauhöhen der Welt und somit noch universellere Einsatzmöglichkeiten. Die Gehäusebreite ist durch den patentierten ovaloiden Zylinder (das sog. Peanut-shaped Design) an allen Stellen nicht breiter als die Sechskant-Kassette. Diese einmalige Form macht es erstmals möglich in engsten Stellen Muttern und Schraubenköpfe zu erreichen und sie vollständig zu umschließen.
Sie sichern sich mit diesen Geräten den entscheidenden technischen Vorsprung bei allen Anwendungen wie
- Windkraftanlagenmontage an Rohrmasten, Getrieben und Flügeln
- Flanschverschraubungen in der Petrochemie
- Pumpengehäuse in der Ölindustrie
- Blow-out preventer Instandsetzung, off shore oder in Raffinerien
- Duckbehälterdeckelverschraubung in Chemiewerken und Tankanlagen
- im schweren Maschinen- , Großapparate und Stahlbau
- Spritzguss-Schließzylinder
- Zerkleinerer und Brecher für Verschleißplatten- und Messerwechsel
- Schiffs-Großantriebe und Schienenfahrzeug-Getriebedeckel
- Großkupplungen von mechanischen Pressen, in Kraftwerken und Walzwerken
- Drehgestelle, Kupplungen an Bahnfahrzeugen
- Fundamentschrauben von Schmiedehämmern und Walzgerüsten
- Bergbau unter Tage an Tunnel-Vortriebsmaschinen, Sohlenfräsen, Schremmladern
- Bergbau über Tage an Großbaggern, Eimerscharken, Absetzern, Fördergeräten
- Großwälzlager und Drehkränze von Zementmühlen, Baggern und Windrädern
- Turmdrehkran-Montage am Liebherr EC / HC
Torc up your job!
Die auf 700 bar Betriebsdruck ausgelegten TX-Schrauber lassen sich an allen Hydraulikpumpen für doppeltwirkende Zylinder oder an Pumpensystemen anderer Hydroschraubgeräte-Anbieter anschließen. Sie erreichen dabei Anzugskräfte, die kein anderer schafft. Sie können jede Pumpe durch den SIt Schaudt Industrietechnik Service kostengünstig umrüsten lassen und sichern sich somit Ihre bisherigen Investitionen.
Die in alle Richtungen und zusätzlich getrennt voneinander drehbaren Hydraulikanschlüsse stehen nie im Weg. Ihre Standzeit ist unübertroffen und ihre Durchflussraten einmalig. Auch unter Duck bleiben Sie voll beweglich!
Wir können alle Hytorc- und Plarad-Geräte an unser System angleichen oder Ihre alten Geräte auf unsere modernen, tropffreien Kupplungen mit Selbstsicherung umbauen.
Torques ‚r us!
- Sechs auf jede Gegebenheit abgestimmte fünf Werkzeugklassen bis 50.000 Nm und SW 165
- aus der Natur übernommene organisch optimierte Werkzeugkörper
- weltweit erstmals ovaloider Hydraulikzylinder und Kolben für niedrigste Bauhöhen
- die in alle Richtungen drehbaren getrennten Kupplungen sind die haltbarsten in der Industrie
- perfekt modellierte Oberflächen
- nach neuesten Erkenntnissen gegen Korrosion beschichtet
- Nikasil-beschichteter Zylinder – was im Motorsport gut ist, ist uns nur recht und billig
- Teflon-beschichteter Kolben – alle miteinander in Berührung kommenden Teile sind in Material, Härte und Oberflächenbeschaffenheit so aufeinander abgestimmt, dass sich keine gegenseitigen abrassiven Effekte ergeben
- „Slider“ Verschleißplättchen transportieren die speziellen Schmierlubrikate an die Stellen, wo sie bleiben sollen – diese kleinen Plättchen beugen effektiv dem Verschleiß zwischen den beweglichen Teilen vor. Wenn diese 5,00 € -Teile verschleißen, wechselt sie jedes Kind in zwei Minuten aus – Kassettenschrauber ohne diese mechanische Sicherung zerbröseln, die Reparaturkosten explodieren!
- nur drei bewegliche Teile und intelligent einfach gehaltener Kassettenwechsel ohne Werkzeug
- Torsionsaufnehmendes In-Line Design – selbst punktuelle Abstützungskräfte auf eine der Kassetten-Platten führt nicht zum Verschieben oder zum Bruch der Einzelteile
- engste Toleranzen und unerreichte Präzision bei der Fertigung – garantierte Spielfreiheit und Abriebfestigkeit, keine scharfen Kanten im Mitnehmer, Kolben oder Ratschenrad, es scheuert nichts
- Robusteste Vielzahn-Ratschen erübrigen „Torsions-Pfuschklinke – der Mitnehmer ist durch eine spezielle Verzahnungsform, die hierfür entwickelt wurde, zwangsgeführt und kann nicht „überspringen“
- Aluminium-Bronze Laufbuchsen für geringste Toleranzen und als Blockierung gegen das „Rückdrehen“ von langen Bolzen
- nur 31 Einzelteile ermöglichen es jedem Werker, seinen TX Schrauber selbst zu warten
- mit den zu jedem Gerät erhältlichen Vierkant-Adaptersätzen und Abstützungen werden aus den Kassettenschraubern in Sekunden universell einsetzbare Geräte z.B. für Innensechskantschrauben
- Systemgenauigkeit +/- 4 %, Wiederholgenauigkeit < 7,5 % (mit SIt Pumpensystemen)
Egal ob sandig, ätzend, heiß, salzig, nass, staubig, kalt – Schrauber von SIt Schaudt Industrietechnik stecken alles weg – sie widerstehen auch unserer Konkurrenz
Hire-Torc
Für kurze, einmalige Einsätze steht unsere große Flotte an TX-Leihgeräten zu wirklich unschlagbar günstigen Konditionen zu Ihrer Verfügung. Im Lager in Karlsruhe / Süddeutschland und Simpelveld / Niederlande lagern alle lieferbaren Schlüsselweiten in großer Anzahl!
Überzeugen Sie sich davon bei einem Anruf zum Einheitstarif aus ganz Deutschland und wählen Sie 07 00 – S C H A U D T I T.

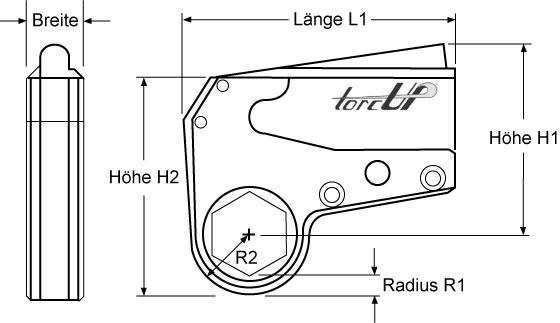

| Typ | TX-2 | TX-4 | TX-8 | TX-16 |
| Höhe H1 bis Mitte Sechskant bei Schlüsselweite: | SW60: 102 mm | SW65 : 142 mm | SW75 : 178 mm | SW95 : 215 mm |
| Radius R bei Schlüsselweite: | SW60: 8 mm | SW65 : 13 mm | SW75 : 14 mm | SW95: 19 mm |
| max. Durchmesser D: | 31 mm | 41 mm | 51 mm | 63 mm |
| Länge L1: | 144 mm | 198 mm | 249 mm | 300 mm |
| Schwenkwinkel: | 33° | 33° | 31° | 33° |
| Schlüsselweiten: | SW 19 – SW 60 | SW 24 – SW 80 | SW 46 – SW 95 | SW 65 – SW 120 |
| max. Leistung in Nm: | 3.000 Nm | 5.300 Nm | 11.800 Nm | 21.000 Nm |
| Einsatzgewicht: | 2,9 – 3,3 kg | 6,47 – 7,1 kg | 10,8 – 11,7 kg | 14,8 – 16 kg |
Lieferumfang
- TX Antriebseinheit mit ovaloidem Zylinder, Mitnehmer, 2 x 360° drehbare tropffreie Kupplung und Nippel
- 1 Sechskant-Kassetteneinsatz mit Ratschenrad in gewünschter Schlüsselweite
- Anschlusskupplungen und Nippel nach Wunsch System Hai-Tork, Igitth, Ener-Löserpack, Alkoholtronic-Bestma und wie sie alle heißen mögen
- Kassettenwechsel ohne Werkzeug
- rückführbare Drehmoment-Einstelltabelle in Nm oder ft. lbs für 700 bar oder 10.200 psi
- leicht verständliche Betriebsanleitung, Ersatzteil-Einzelteilezeichnung mit detaillierter Montageanleitung
- 13 Monate verlängerbare Garantie, 24 Stundenservice, Tauschgeräteservice
- Tragekoffer aus Metall
- an 3 Positionen anzubringender ergonomischer Haltegriff (ab TX-12, sonst optional)
- 2 Slider-Verschleißplättchen
- 1 Tube Mobiloil Spezialfett, bleibt haften und bildet einen Film
